超聲波清洗技術因其高效、精密、環保等優勢，廣泛應用于鐘表維修、電子加工、醫療實驗、工業制造等領域。對于具有一定電子與機械基礎的動手愛好者或維修工程師而言，自制一臺基礎的超聲波清洗機，不僅能節省成本，更能深度了解其結構與工作原理。下面就為你系統講解如何從零開始構建一臺實用的超聲波清洗機。
一、準備階段：所需材料與基本知識
要自制一臺超聲波清洗機，你需要對超聲波換能技術有基本了解，并準備如下材料與工具：
核心部件：

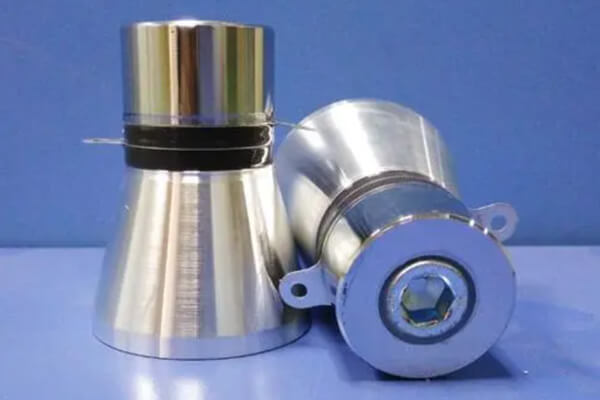

超聲波換能器（一般為28kHz或40kHz）
超聲波發生器（驅動電路）
不銹鋼清洗槽（推薦304材質）
導線、電源插頭、溫控器（視功能需求選擇）
輔助材料：
高溫膠水（用于粘接換能器與清洗槽）
不銹鋼網墊（防止工件與換能器接觸）
丙酮、甲醇（清洗用）
工裝壓緊器（用于膠接加壓）
烘箱或加熱設備（進行固化處理）
技能基礎：
具備一定的電工基礎，能識別功率電路接線
能操作電動工具及基本裝配流程
理解換能器、頻率、阻抗等超聲電聲參數
二、制造流程詳解

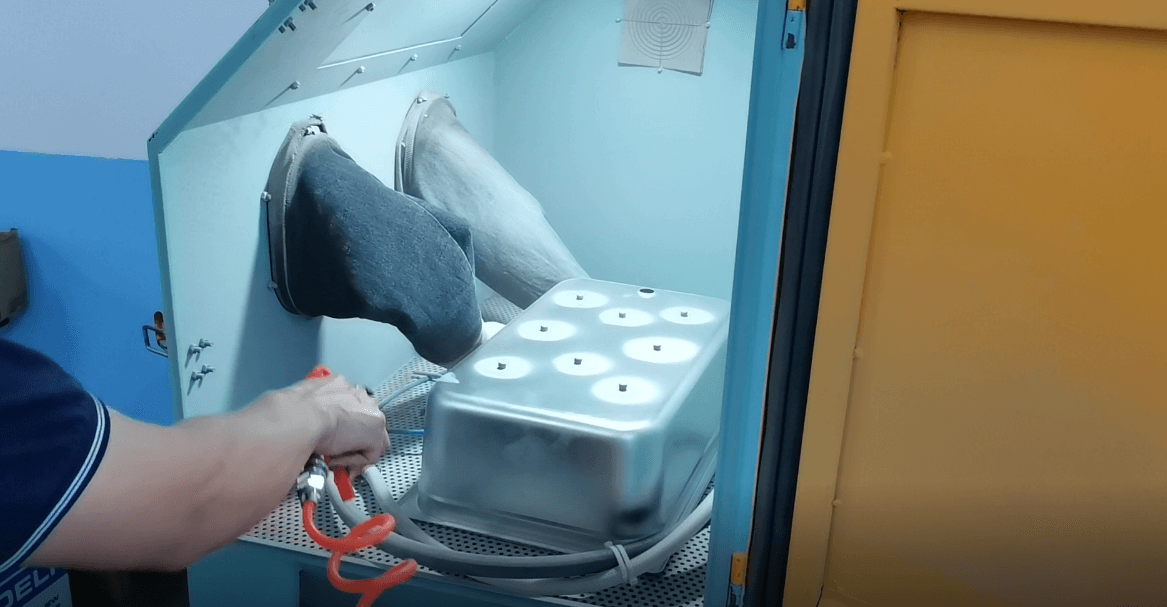

1. 表面處理與噴砂
將清洗槽底部與換能器的貼合面進行噴砂處理，使其表面略帶粗糙，有利于提高膠水的附著力。
噴砂材料建議使用30目金剛砂，確保干燥。
噴砂后表面應無油污、水漬，保持潔凈。
2. 清洗與預處理
噴砂后必須用甲醇+丙酮對換能器與清洗槽粘接面進行清洗，去除粉塵和油脂。
同時將金屬網墊、不銹鋼螺絲等一并清洗干凈備用。
所有部件需在60–80℃條件下烘干至少2小時，確保無殘余水分。
3. 膠接換能器
將處理好的換能器和槽體在40℃左右進行膠接操作：
膠水按比例調配（常見為1:0.4，即膠粘劑與固化劑）；
膠水攪拌均勻后應盡快使用（10分鐘內完成涂抹）；
涂膠后將換能器壓緊粘貼于清洗槽底部；
放置不銹鋼網布防止換能器與被清洗物直接接觸；
使用彈簧夾具或定制工裝施壓固定。
4. 多段固化處理
膠接完成后，進行分段升溫固化，以提升粘接強度：
第一階段：40~50℃固化30分鐘
第二階段：升至60~70℃，再固化30分鐘
第三階段：升溫至80℃，持續固化2小時
之后室溫靜置24小時，自然熟化
固化過程建議使用程控智能溫控器，確保升溫穩定無突變。
三、接線與電子部分
超聲波電路連接
將換能器焊接到驅動板輸出端；
驅動板輸入接入220V電源，建議加裝變壓器與穩壓電源；
使用專用鋁殼超聲波發生器可提升穩定性；
驅動電路需具備頻率匹配功能，避免頻率漂移損壞換能器。
溫控加熱功能（可選）
如需帶加熱功能的清洗槽，可安裝PTC加熱器+溫控器，并加設：
過熱保護電路
溫控旋鈕面板
加熱片粘附于槽體側壁或底部，避免直接接觸水面
四、調試與性能測試
阻抗檢測：使用阻抗分析儀或LCR表檢測每個換能器阻抗值（一般為250~300Ω之間）；
頻率測試：確保實際工作頻率與換能器標稱頻率相符；
泡沫測試：倒入清水開機觀察空化泡沫分布是否均勻；
聲壓與雜波檢測：確保沒有異常高頻聲嘯或電流沖擊。
若某個換能器阻抗異常、無聲波或雜波干擾，應重新拆除更換，避免整機運行不穩定。
五、注意事項與使用建議
自制設備不建議用于清洗高精密電子產品或高價值飾品，風險較高；
使用前必須加入液體（禁止干燒），否則換能器容易燒毀；
定期檢查膠接處、線纜連接、換能器狀態，確保無松動或老化；
使用專用中性水基清洗液，避免強酸強堿；
為保障人身安全，整機必須良好接地，電源線路加裝漏電保護。
結語：自制超聲波清洗機雖有挑戰，但更有樂趣
自制超聲波清洗機不僅是一項電子+機械+材料工藝的綜合技能測試，更是一次極富成就感的動手實踐。只要掌握基礎知識，嚴謹操作，并注意安全規范，你完全可以打造一臺適合自己工作或愛好場景的實用型設備。對維修愛好者、實驗室技術員或DIY愛好者而言，這不只是設備，更是一次能力的拓展。

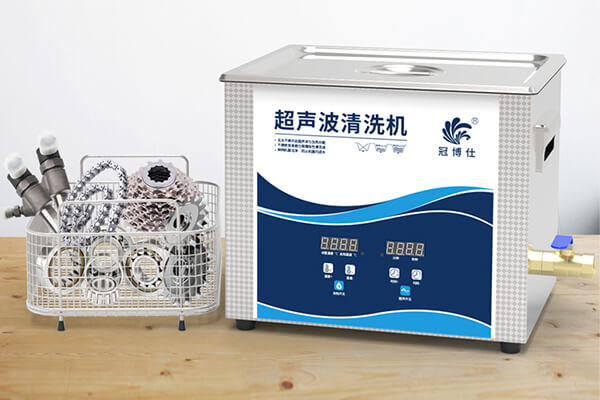

雖然手動制作超聲波清洗機充滿樂趣，對于熱愛動手的用戶來說是一種探索技術的過程，但不可否認，從選材、膠接、組裝到調試，每一步都需要時間、經驗與技術支撐。如果你更追求高效、穩定、安全的使用體驗，不妨選擇直接購買成品設備。冠博超聲波清洗機憑借成熟的工業設計、先進的多頻控制技術和高精度清洗效果，能滿足從日常家用到專業實驗、工業生產的多種清洗需求。操作簡便、功能齊全、清洗力強，不僅省去自制過程中的繁瑣環節，更保障了使用安全和清潔質量。
